Хроматические координаты CIE Yxy

Тристимулусные значения CIE XYZ не очень хорошо соответствуют визуальным характеристикам цветов. Среди них значение Y является наиболее понятным, так как оно напрямую связано со светлотой. Чтобы создать более интуитивно понятную цветовую шкалу, CIE ввела Хроматические Координаты CIE: x, y и z. Эти координаты получают из тристимулусных значений CIE (XYZ). Обычно в качестве Хроматических Координат CIE значения используются Yxy, где значение Y служит мерой светлоты. Обратите внимание, что сумма x, y и z равна 1.0, что позволяет при необходимости легко вычислить z. Тем не менее, как и значения XYZ, координаты x и y не идеально представляют визуальные характеристики цвета. Наносив x и y на Хроматическую Диаграмму, можно более точно указать цвет.

В этой диаграмме x представлен по горизонтальной оси, а y — по вертикальной оси. Каждое значение Y соответствует отдельной диаграмме, которую можно представить как перпендикулярную Хроматической Диаграмме. Длины волн образуют форму подковы, известную как локус спектра, основание которой замкнуто прямой линией, соединяющей концы диапазона длин волн.

С использованием значений Y, x и y могут быть рассчитаны концепции доминирующей длины волны и чистоты цвета. Доминирующая длина волны указывает на конкретную длину волны света, которая будет соответствовать чистому цвету данного оттенка. Чистота цвета отражает уровни насыщенности и показывает, насколько близок цвет к чистому спектральному цвету на его доминирующей длине волны.

Условия измерения

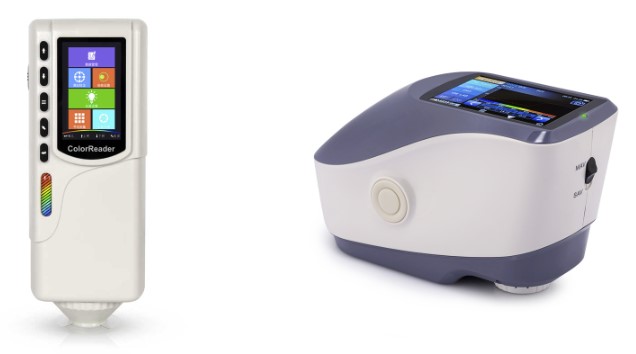

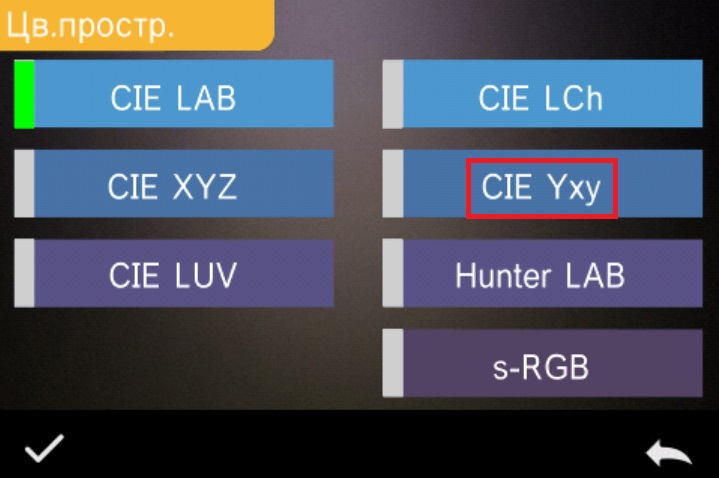

• Инструменты: Большинство приборов для измерения цвета Syntes Labs предоставляют данные Yxy;
• Источник света: Может использоваться любой источник света.
• Функция стандартного наблюдателя: Измерения могут проводиться под углом 2 или 10 градусов.
• Пропускание и/или отражение: Приемлемы оба типа измерений.

Типичные применения

Эта цветовая шкала может быть использована для измерения цветов любого объекта, цвет которого можно количественно оценить. Тем не менее ее использование со временем сократилось; в основном она применяется производителями стеклянных/пластиковых фильтров и цветного стекла.
