Приборы для измерения печатных форм
Важным аспектом контроля качества в полиграфии является контроль основных элементов печатного процесса: печатных пластин и валов.
Для этой цели мы предлагаем ассортимент цифровых микроскопов и оборудования для измерения пластин и валов для офсетной, глубокой и флексопечати.

Syntes Labs ReView Pro
Интеллектуальный микроскопный цифровой измерительный прибор для анализа отпечатков
Подробнее
Syntes Labs ReDot Basic
Портативный измерительный микроскоп для двухмерного (X, Y) контроля ячеек валов глубокой печати и анилоксовых валов
Подробнее
Syntes Labs ReDot Pro
Портативный измерительный микроскоп для валов глубокой печати и анилоксовых валов — увеличение до 1500×, измерение по осям X, Y, Z
Подробнее
Syntes Labs ReDot 3D
Измерительный микроскоп для трёхмерной реконструкции ячеек анилоксовых валов и валов глубокой печати и расчёта их объёма (BCM)
ПодробнееSyntes Labs RePlate
Простой и доступный измерительный прибор для офсетных печатных пластин
Подробнее
Syntes Labs ReFlexo
Ручной интегрированный прибор для измерения и анализа флексографских печатных форм
ПодробнееЗачем контролировать печатные формы
Качество оттиска во многом определяется ещё до начала тиража — на этапе изготовления печатной формы или вала. Если растровые точки на форме получились больше или меньше заданных, изменится тоновоспроизведение, и исправлять это на машине придётся за счёт времени, краски и материалов. Поэтому формы и валы проверяют до печати, а оттиски — во время и после неё.
Что измеряют
- Процент растра (dot%) — доля площади, занятая растровыми точками. Это главный показатель тоновоспроизведения.
- Линиатура (LPI) — количество линий растра на дюйм.
- Угол растра — угол наклона растровой структуры.
- Размер и форма точки — позволяют оценить качество экспонирования и проявки.
- Высота точки — для флексографских форм, где рельеф влияет на перенос краски.
- Микроструктура поверхности — для гравированных валов глубокой печати и керамических валов.
Как выбрать прибор
- Способ печати. Для офсетных пластин, флексографских форм и гравированных валов нужны разные методы измерения.
- Что именно проверяется. Форма, вал или уже готовый оттиск.
- Увеличение и точность. Для мелких точек и ячеек нужно большее увеличение.
- Условия работы. Автономные приборы удобны в цеху и на выезде; настольные решения — для участка формного производства.
- Хранение данных. Сохранение снимков вместе с результатами упрощает анализ и разбор спорных случаев.
Модели в этом разделе
Syntes Labs ReView Pro
ReView Pro — цифровой микроскоп для анализа отпечатков на Android с сенсорным экраном и моторизованным автофокусом. Увеличение в зависимости от модификации от 5× до 400×, опционально доступны ультрафиолетовая и инфракрасная подсветка. Позволяет вручную измерять процент растра на оттиске; снимки и данные сохраняются одним нажатием.
Syntes Labs ReDot Basic и ReDot Pro
ReDot Basic и ReDot Pro предназначены для анализа микроструктуры растра на валах глубокой печати и керамических анилоксовых валах. Изображение передаётся по 5G Wi-Fi на смартфон или планшет, компьютер не нужен. ReDot Basic измеряет в плоскости (X, Y); ReDot Pro измеряет по трём осям (X, Y, Z), то есть в том числе глубину ячеек, и даёт увеличение до 1500×.
Syntes Labs ReDot 3D
ReDot 3D работает вместе с компьютером и предназначен для детального трёхмерного анализа валов: реконструкции поверхности, построения профиля сечения и расчёта объёма ячеек (BCM). Точность измерения — XY ±0,5 мкм, Z ±1 мкм, диапазон глубины — 3 мм, подходит для анилоксовых валов с линиатурой более 1000 lpi.

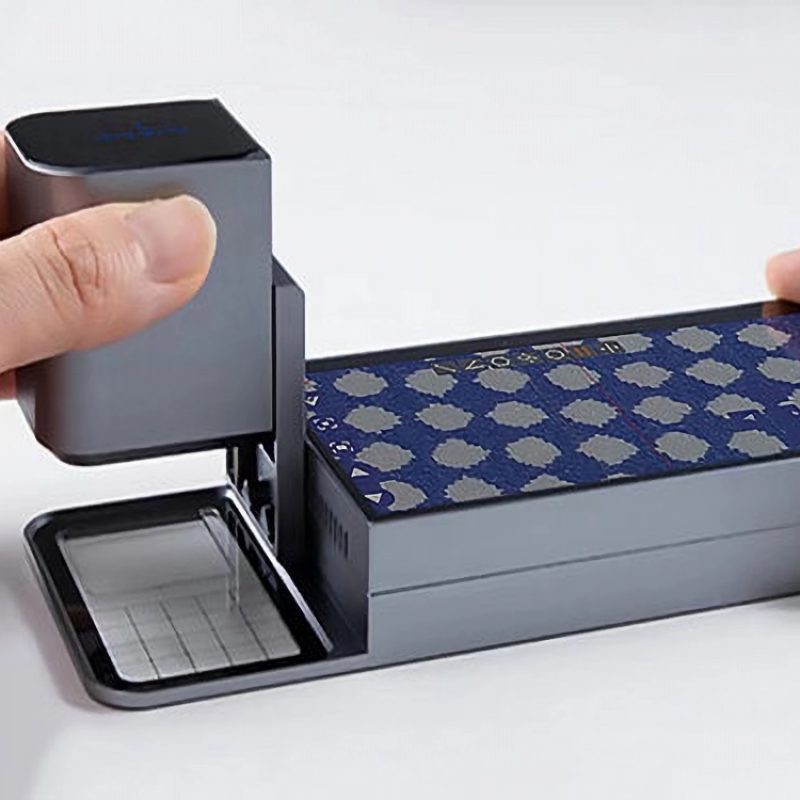

Syntes Labs RePlate
RePlate — простой портативный прибор для офсетных пластин. Измеряет размер и форму растровых элементов, рассчитывает процент растра и линиатуру, измеряет длину, углы и площадь в микронах. Увеличение от 5× до 200×, работает без компьютера.

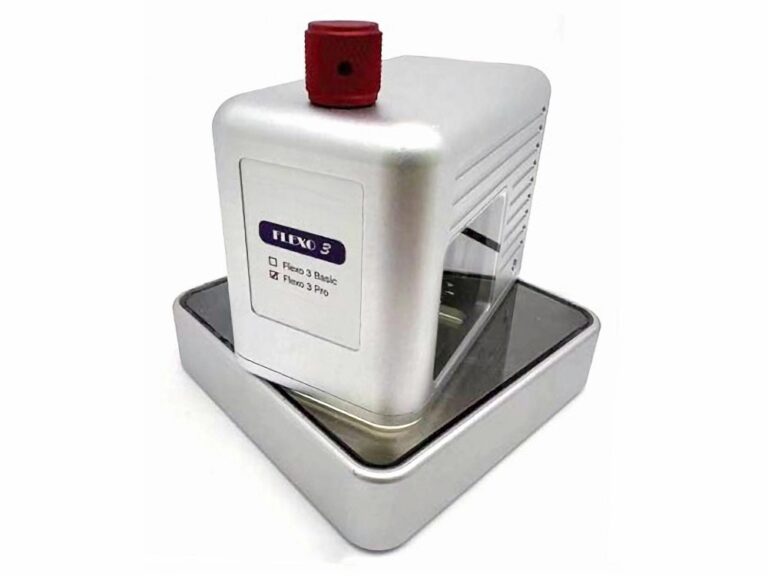

Syntes Labs ReFlexo
ReFlexo — решение для флексографских форм: измерение процента растра (±0,5%), линиатуры, угла, размера точки и линии, а также трёхмерной высоты точки. Работает с программой для анализа и хранения данных о качестве форм.
Специалисты «Синтез Лабс» помогут подобрать прибор под ваш способ печати и тип форм.
