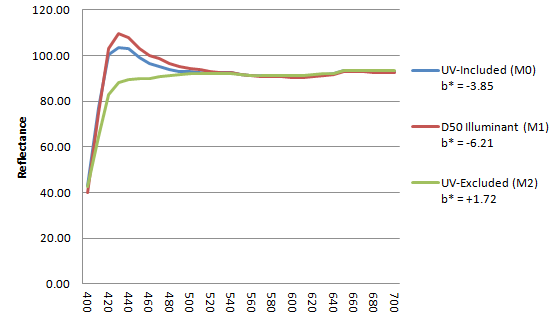

В рамках стандарта ISO 13655-2009: Спектральные измерения и колориметрические вычисления для графических изображений Международная организация по стандартизации (ISO) разработала новую серию стандартов измерения, известную как серия “M”. Эти стандарты предназначены для унификации условий освещения в различных приложениях, когда субстраты содержат оптические осветляющие агенты (ОА). Новая серия M позволяет более точно управлять цветом субстратов, улучшенных ОА. Необходимость в этих условиях возникла из-за изменений цвета в материалах с ОА, которые видны при использовании различных источников света. Графики выше демонстрируют, как три различных условия освещения влияют на одинаковую бумагу с и без ОА. Как показано на втором графике, различия в цвете между тремя источниками света на бумаге с оптическими осветляющими агентами могут привести к недопустимым несоответствиям в большинстве рабочих процессов и для множества клиентов в графической отрасли. Для уменьшения этой изменчивости измерений и для стандартизации общения о используемых источниках освещения была разработана новая нотация условий измерений, которая определяет четыре различных условия освещения. Эта нотация также учитывает другие параметры измерений, такие как поляризация. Ниже приведены подробности каждого из этих условий.

Условия измерений M0
Большинство спектрофотометров и денситометров, используемых в графической отрасли, оснащены лампами накаливания, спектр которых близок к стандартному освещению CIE Illuminant A (температура цвета 2856 K ± 100 K). Это ожидаемое условие освещения для M0. Однако M0 имеет ограничения, так как не полностью определяет как источник освещения, так и содержание UV-излучения. M0 является широкой категорией, которая охватывает старые приборы, не подходящие для других условий M. M0 не определяет UV-состав, поэтому ISO 13655 указывает, что M0 не рекомендуется для измерений, когда субстраты проявляют флуоресценцию, особенно при необходимости обмена данными между различными предприятиями. Стандарт также отмечает, что, если приборы, соответствующие M1, недоступны, а относительные данные достаточно точны для контроля процессов или обмена данными, приборы M0 одного производителя и модели могут служить альтернативой. Это позволяет сохранить функциональность существующих приборов. В настоящее время использование M0 является наиболее распространенной практикой.

Условия измерений M1
Условие измерений M1 было разработано для уменьшения вариаций в результатах измерений между различными приборами, вызванных флуоресценцией — как от оптических осветляющих агентов в бумаге, так и от флуоресценции цветных пигментов или пигментов для пруфинга. M1 (Часть 1) устанавливает, что спектральное распределение мощности источника света, используемого для измерения образца, должно соответствовать стандартному освещению CIE Illuminant D50. M1 также определяет второй метод (Часть 2) для достижения соответствия M1, который применяется только для измерения бумаги с оптическими осветляющими агентами, но не подходит для измерений чернил или тонеров, которые флуоресцируют. Это связано с исторической сложностью обеспечения истинного освещения D50 в портативных приборах. Второе определение требует лишь применения метода компенсации с контролируемой настройкой количества UV-компонента (спектральная область ниже 400 нм), используемого для измерений. Это необходимо для обеспечения корреляции с условиями освещения D50, как указано в стандарте ISO 3664:2009 для просмотра. Этот второй метод должен использоваться в сочетании с условиями просмотра, соответствующими ISO 3664:2009, поэтому следует проявлять осторожность при его использовании, и рекомендуется проводить тестирование на соответствие.

Условия измерений M2
Стандарт ISO определяет M2 как исключение ультрафиолетового (UV) излучения (также известное как UV-cut, No UV или UV-фильтрация) для измерительных инструментов. M2 также включает тест для обеспечения соответствия этому стандарту. Производители инструментов теперь имеют четко установленный способ предоставления приборов, соответствующих требованиям, когда требуется инструмент без UV-излучения. Это позволяет более точно и последовательно измерять бумаги с оптическими осветляющими агентами и передавать данные о цвете.

Условия измерений M3
M3 определяет эффект поляризации в условиях измерений. Это условие объединяет ограничения по ультрафиолетовому (UV) излучению, характерные для M2, с конкретным определением поляризации. Поляризация используется в некоторых приборах для уменьшения или устранения отражений при измерениях. Это обычно достигается с помощью функции поляризации или добавления поляризационного фильтра.

Применение и использование условий измерений M0, M1, M2 и M3
В целом, условия, при которых используется каждое из этих условий освещения, достаточно просты:

M0: Используется, когда ни субстрат, ни пигменты не флуоресцируют.
M1, часть 1: Используется, когда субстрат или пигменты, или оба могут флуоресцировать.
M1, часть 2: Предназначено для использования, когда субстрат флуоресцирует, и эту флуоресценцию необходимо зафиксировать, при этом пользователь уверен, что пигменты не флуоресцируют. (В случае сомнений рекомендуется проконсультироваться с производителем чернил.)
M2: Используется, когда бумага флуоресцирует, но целью является исключение этого эффекта из измерительных данных.
M3: Используется для специальных случаев, когда необходимо минимизировать отражения с передней поверхности, часто с использованием поляризации.

Спектроденситометры Syntes Labs, Syntes Labs PQ Print Standard и Syntes Labs PQ Print Advanced поддерживают все четыре условия измерения, M0, M1, M2 и M3.
