Измерение валов глубокой печати и анилоксовых валов

Syntes Labs ReDot Pro

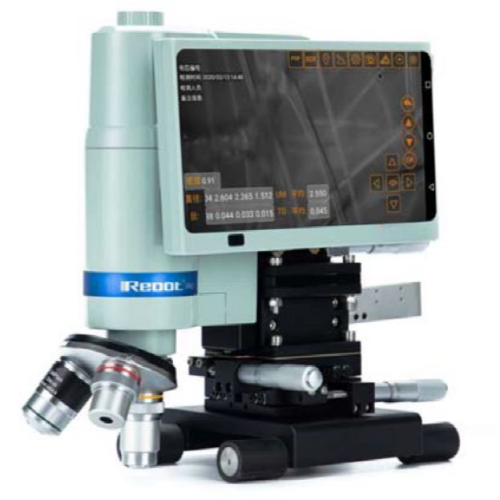

Портативный измерительный микроскоп для контроля растра на валах глубокой печати и керамических анилоксовых валах — с измерением по трём осям X, Y, Z и передачей изображения по 5G Wi-Fi

  • X / Y / Z
  • 5G Wi-Fi
  • USB Type-C
  • Увеличение до 1500×
  • Измерение по трём осям X, Y, Z с микронной точностью
  • Без компьютера и сети — до 7 часов от аккумулятора
  • 1500×максимальное увеличение
  • X, Y, Zизмерение по трём осям
  • 1080pвидео в реальном времени
  • до 7 чработы от аккумулятора

Описание и назначение

Syntes Labs ReDot Pro — портативный измерительный микроскоп для высокоточного измерения и анализа микроструктуры растра на валах глубокой печати и керамических анилоксовых валах. Прибор объединяет металлографическую оптику, светочувствительную матрицу, коаксиальное и кольцевое освещение, оптический энкодер 0,1 мкм, прецизионный микродвигатель, аккумулятор и программу для измерений.

ReDot Pro измеряет ячейки и элементы растра по трём осям — X, Y и Z, — то есть не только размер и форму, но и глубину. Изображение передаётся по 5G Wi-Fi на смартфон или планшет, где все измерения выполняются касанием экрана. Компьютер и подключение к сети не нужны, поэтому прибор подходит как для участка изготовления форм, так и для проверки валов прямо в печатном цеху или на выезде.

Где применяется

  • Контроль качества гравированных валов глубокой печати.
  • Контроль ячеек керамических анилоксовых валов.
  • Проверка результатов лазерной гравировки, механической гравировки и травления на металлах и керамике.

ReDot Pro или ReDot Basic

ReDot Basic построен на той же платформе, но измеряет только по осям X и Y и комплектуется объективами 5×, 10× и 20×. Если нужно контролировать глубину ячеек, выбирайте ReDot Pro.

Технические характеристики приведены для справки и могут уточняться производителем.

Особенности

Возможности прибора

  • Металлографическая оптика

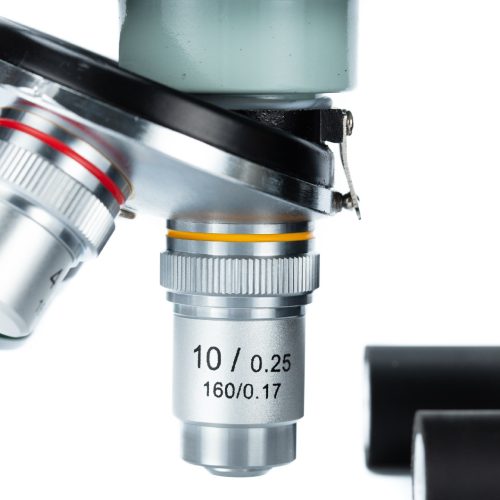

    Профессиональная оптика металлографического микроскопа с бесконечно удалённым изображением заметно повышает качество снимка. Объективы 5×, 10×, 20× и 50×, максимальное увеличение — до 1500×.

  • Измерение по трём осям

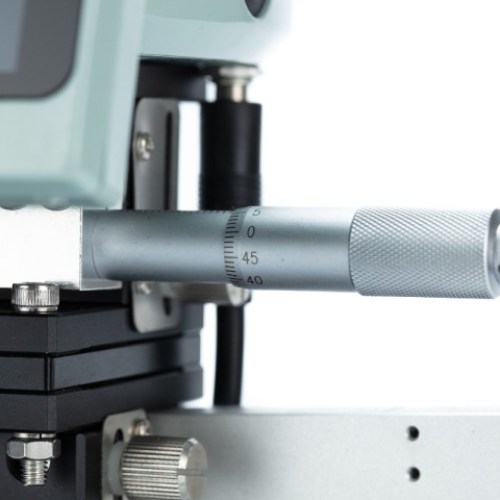

    Точное измерение по осям X, Y и Z с микронной точностью. Перемещение по Z контролирует оптический датчик (энкодер) с разрешением 0,1 мкм и прецизионный микродвигатель.

  • 1080p в реальном времени

    Специализированный процессор обработки изображения HiSilicon (Huawei) передаёт видео 1080p в реальном времени. Коаксиальное и кольцевое освещение — для разных поверхностей вала.

  • 5G Wi-Fi и приложение

    Изображение и команды управления передаются по 5G Wi-Fi на смартфон или планшет. Измерения выполняются в приложении касанием экрана.

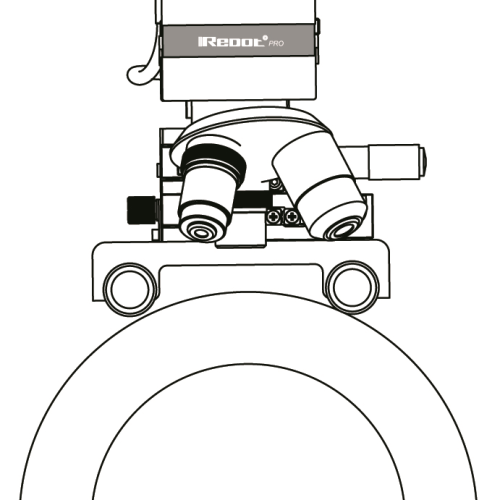

  • Работа прямо в цеху

    Прибор не требует подключения к компьютеру и электросети. Аккумулятор 5000 мА·ч обеспечивает до 7 часов работы, зарядка через USB Type-C. Конструкция снижает влияние вибраций на точность измерений.

  • Данные для архива и ERP

    Снимок и результаты измерений сохраняются одним нажатием — удобно для архивирования и передачи данных в ERP-систему.

Характеристики и спецификации

Технические характеристики

Оптика и измерение
Назначение
Контроль микроструктуры валов глубокой печати и керамических анилоксовых валов, а также результатов лазерной гравировки, механической гравировки и травления на металлах и керамике
Оптическая система
Металлографическая оптика с бесконечно удалённым изображением
Объективы
5×, 10×, 20×, 50×
Максимальное увеличение
1500×
Измерение
По осям X, Y и Z (длина, угол, площадь, глубина)
Датчик перемещения по Z
Оптический энкодер, 0,1 мкм
Освещение
Коаксиальное + кольцевое (светодиодное)
Изображение, питание и связь
Сенсор
1920 × 1080
Видео
1080p в реальном времени, процессор обработки изображения HiSilicon
Передача данных
5G Wi-Fi на смартфон или планшет
Аккумулятор
5000 мА·ч, до 7 часов работы
Зарядка
USB Type-C
